[IntelliJ] JPA Entity ERD 확인 및 이미지 추출하는 방법

오늘은 인텔리제이에서 JPA 엔티티 기반의 ERD를 보는 방법과
ERD를 이미지로 추출하는 방법에 대해 알아보겠습니다!

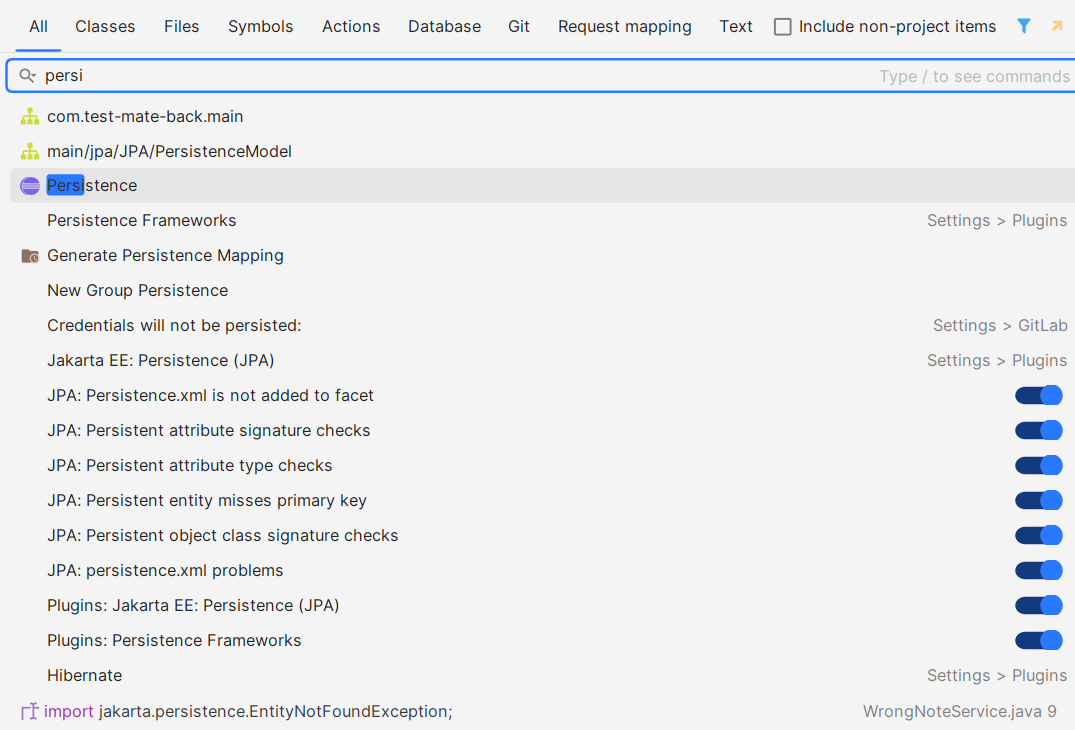

1. Shift + Shfit 누른 후 Persistence 검색

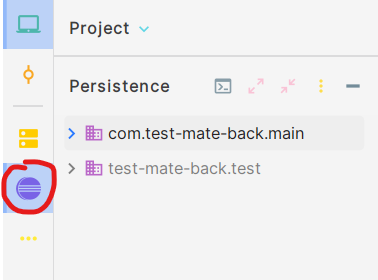

Persistence를 선택하면 아래와 같은 화면이 나오는데요.



2. DB 우클릭후 Entity Relationship Diagram 선택

여기서 main을 선택 --> DB 우클릭 --> Entity Relationship Diagram을 선택하면 ERD가 나오게 됩니다!!





3. 내보내기 버튼 선택후 Export to Image 선택

이제 내보내기 버튼을 누르면 여러 선택 사항을 볼 수 있는데 여기서 Export to Image를 누르면 Erd를 이미지로 추출 할 수 있습니다!

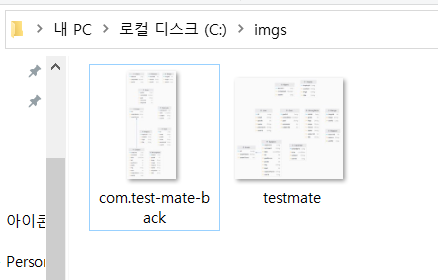

이미지가 잘 저장된 것을 확인하였습니다!
